パネルヒーター

パネルヒーター Panel heater

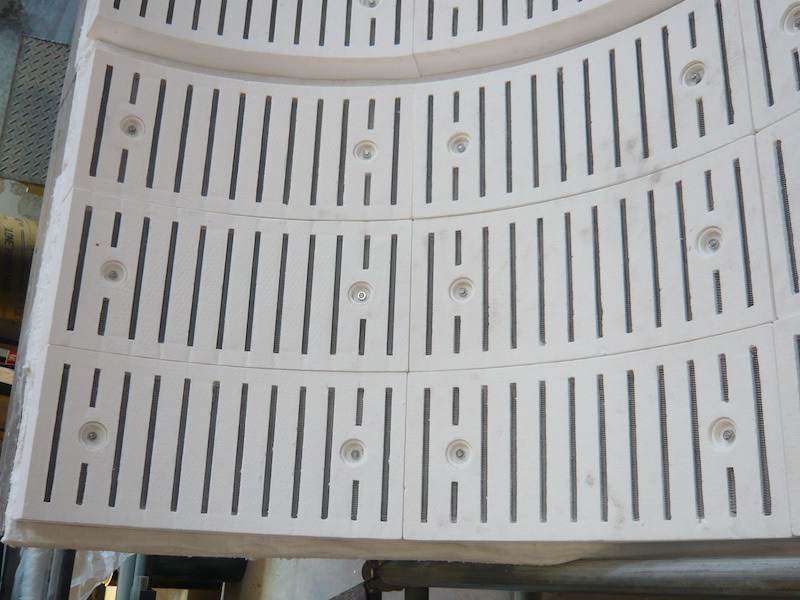

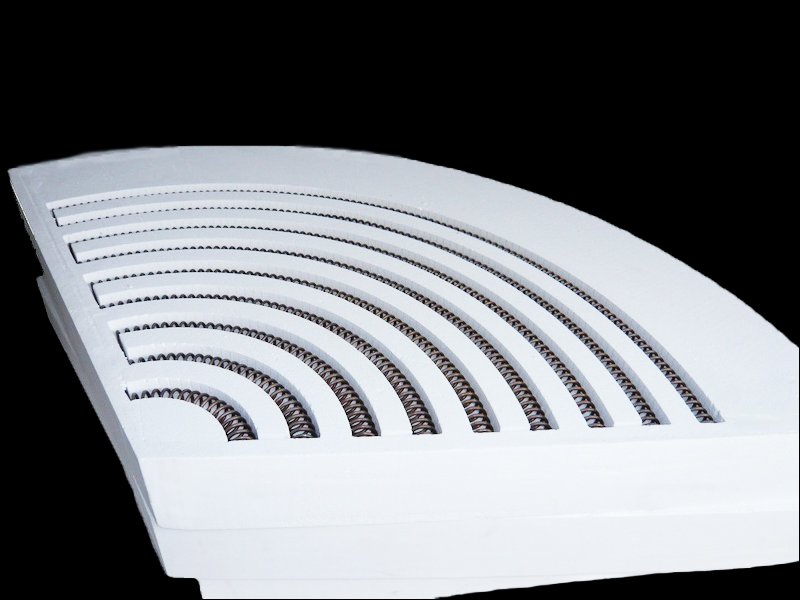

パネルヒーターは、加工された金属発熱体をセラミックファイバーボードに配置した構造でヒートショックに強く、放射分布が良好で高温域まで使用可能です。一体成形タイプはセラミックファイバーが金属発熱体の加工形状に最適になじみ、高温時の形状変形を最小に抑えながら中空構造であるため発熱を妨げません。またコストを重視した溝配置タイプもあります。その他、表面硬化処理、焼成品の納入も可能です。またパネル毎にセンサーを設ける事によりゾーンコントロール等、高精度な温度管理が可能です。

特 徴

  • セラミックボード成型時にヒーターを同時に組込むため、セラミックファイバーがコイル状の金属発熱体隙間に適度に入り込み、高温時の変形を抑えます。また内部は中空なので放熱を妨げません。

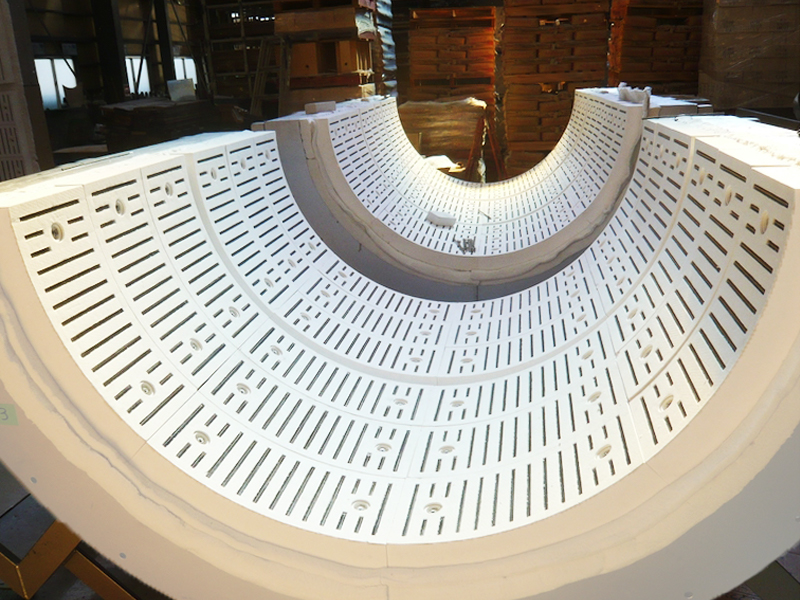

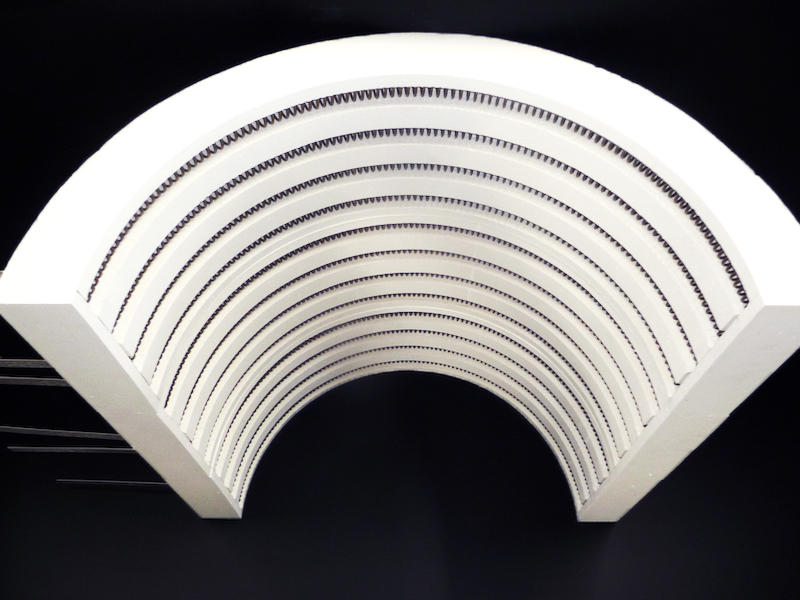

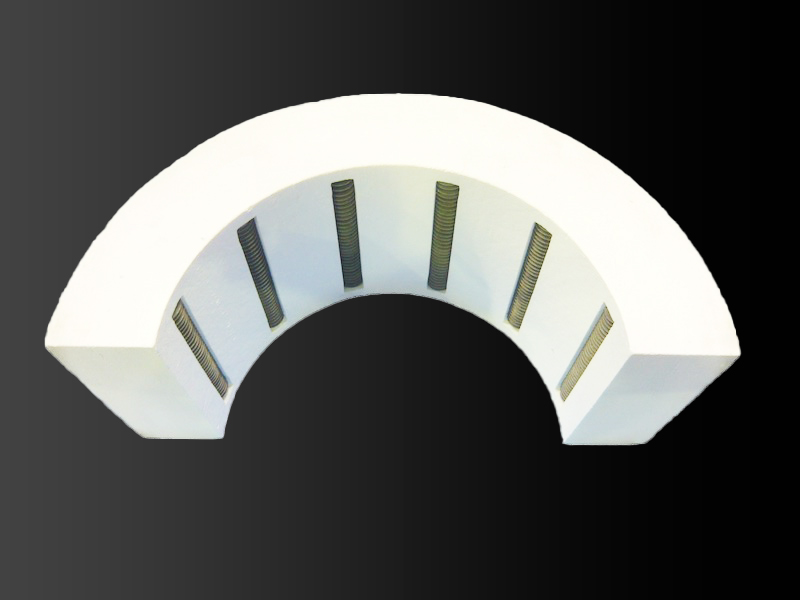

  • 平面、円筒、円筒半割形状および特殊形状の製作も可能です。
  • 厚みは150mmまで製作可能。
  • オーダーメードにて製作致しますので、金属発熱体の配置や取付方法等を自由に選択して頂けます。

構 造

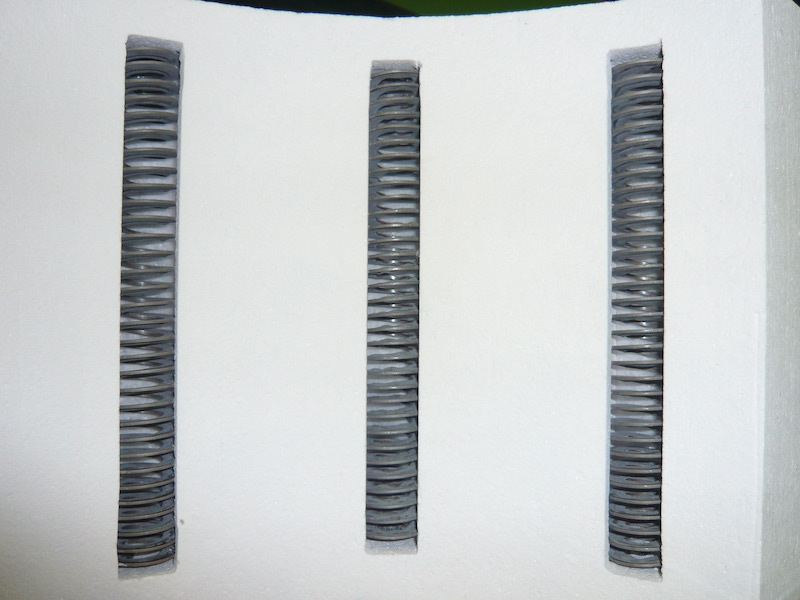

各温度域に適したセラミックボードにコイル状に加工した金属発熱体を設置した構造

用 途

  • 各種工業炉
  • 研究用加熱炉
  • 陶芸釜など
